1、鑲條

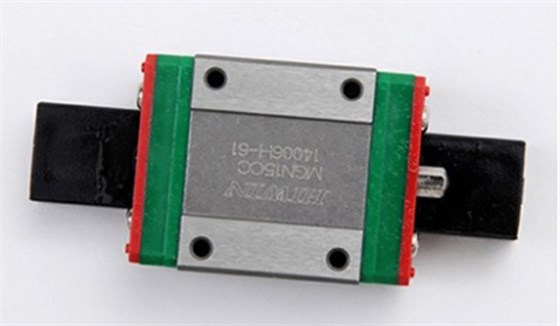

插入條用于調整矩形直線導軌與燕尾直線導軌之間的側隙，以保證直線導軌表面的正常接觸。插入條應置于直線導軌應力較小的一側。常用的有平鑲件和楔形鑲件兩種。它通過調整絲桿來移動插入物來調整間隙。調整好間隙后，用螺絲將插入條固定在移動直線導軌上。平帶材易調整，易制造，但帶材較薄，且只有少數點與絲桿受力接觸，易變形，剛度低。
插入帶在兩個表面的均勻接觸移動線性導軌和靜態線性導軌分別差距調整縱向位移，所以插入板的剛度高于平坦,但加工有點困難。調整方法是用調整螺絲帶動鑲條作縱向運動來調整間隙。單板上的凹槽是刮后加工的。該方法結構簡單，但絲桿頭的凸耳與插齒槽之間的間隙會使插齒運動。調節方法是用5顆螺絲從兩端調節，避免鑲板移動，性能更佳。另一種方法是通過絲桿和螺母來調整插入物，在圓孔上插入刮刀后進行精加工。該方法調整方便，可以防止鑲板移動，但縱向尺寸稍長。
2、壓板
壓板用于調節輔助直線導軌面間隙，承受傾覆力矩。該結構用于通過磨削或刮板表面來調整間隙。壓板的表面由空槽隔開。如果間隙過大，就會被磨碎或刮掉。如果間隙太小，就會被磨碎或刮掉。該方法結構簡單，應用廣泛，但難以調整。適用于調節不頻繁、直線導軌耐磨性好或間隙對精度影響小的場合。
間隙也可以通過改變壓板和連接表面之間的間隔層厚度來調整。墊片是由許多薄銅片堆在一起，焊接到一邊與錫。這種方法比刮磨壓板更方便，但調整受到墊片厚度的限制，降低了接頭表面的接觸剛度。
以上是關于直線導軌在使用間隙調節的方法，希望能對您有所幫助!
