半導體制造全流程對振動高度敏感。光刻環節中，EUV光刻機需在0.5-200Hz頻段維持振動值≤0.15μm，否則將導致套刻精度偏差超5nm，直接影響晶體管漏電特性；薄膜沉積時，原子層沉積設備在10Hz處0.8μm振動即引發薄膜厚度偏差3%，造成電性能一致性失控；檢測設備更因0.5Hz低頻振動導致電子顯微鏡分辨率下降40%，漏檢率激增3倍。傳統被動隔振方案在5-10Hz固有頻率處易引發共振，且無法應對三平移三旋轉六自由度振動控制需求，已難以滿足先進制程要求。

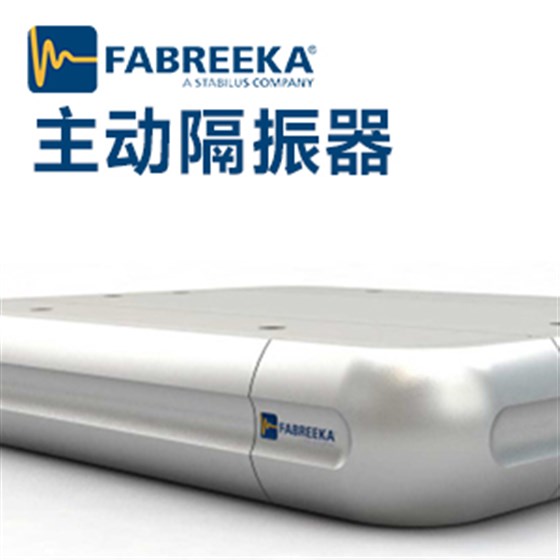

主動減振器通過"感知-決策-執行"閉環實現振動抵消。高精度傳感器（如激光干涉儀、MEMS加速度計）可監測±0.01μm位移及±0.001°/s角速度，采樣頻率達1kHz；控制器基于機器學習算法動態識別振動源特征，快速計算反向補償力參數；電磁作動器以≤0.5ms響應時間產生0.1-1000N連續可調力，在0.5-50Hz頻段將振動傳遞率壓制至5%以下。這種實時自適應機制使晶圓臺位置穩定精度控制在±0.3nm以內，突發振動恢復時間＜0.1秒。
相較于被動方案，主動減振在低頻段（2-10Hz）隔振效率≥90%，高頻段（100Hz）≥99%，且具備負載適應性（50%-120%額定負載穩定）與抗干擾能力（強電磁環境下誤差≤0.5%）。其全生命周期成本效益顯著：某存儲芯片廠通過主動隔振改造，將3D NAND鍵合不良率從1200ppm降至80ppm，年節約質量成本4200萬元。
未來技術演進呈現三大趨勢：智能化方面，通過接入MES系統實現振動數據預測性維護；模塊化設計使安裝時間從3天縮短至8小時；能耗優化使待機功耗降至50W以下，較傳統方案節能60%。在3nm以下制程戰爭中，主動減振器已成為構建納米級精度防線的基石，其持續創新將為半導體產業突破物理極限提供關鍵支撐。
